혼자서도 장착이 가능한 특별한 캐리어
글록스 자전거 캐리어는 1대의 차량에 전면부 1대, 후면부 2대 총 최대 3대의 자전거를 장착할 수 있습니다.

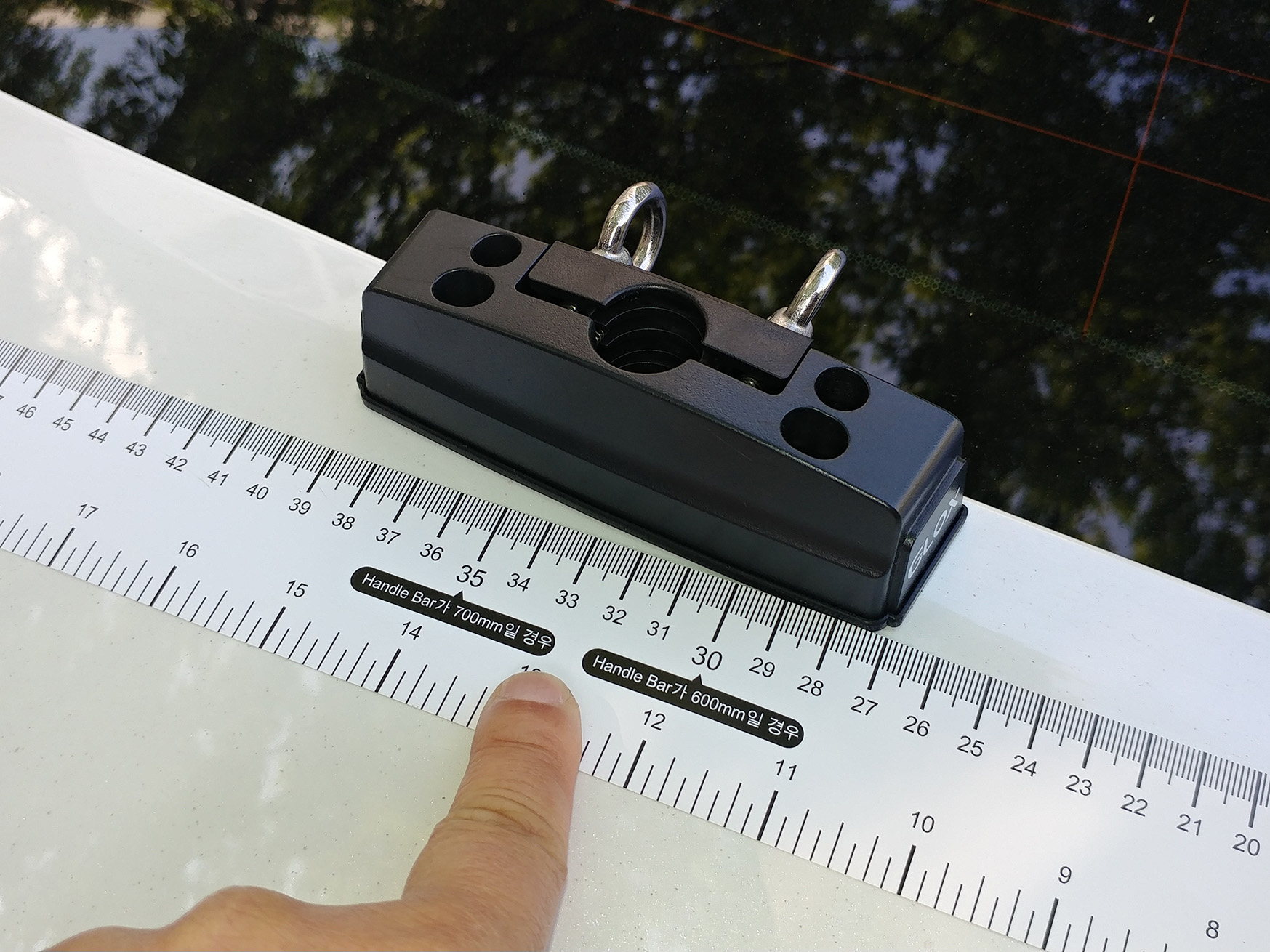

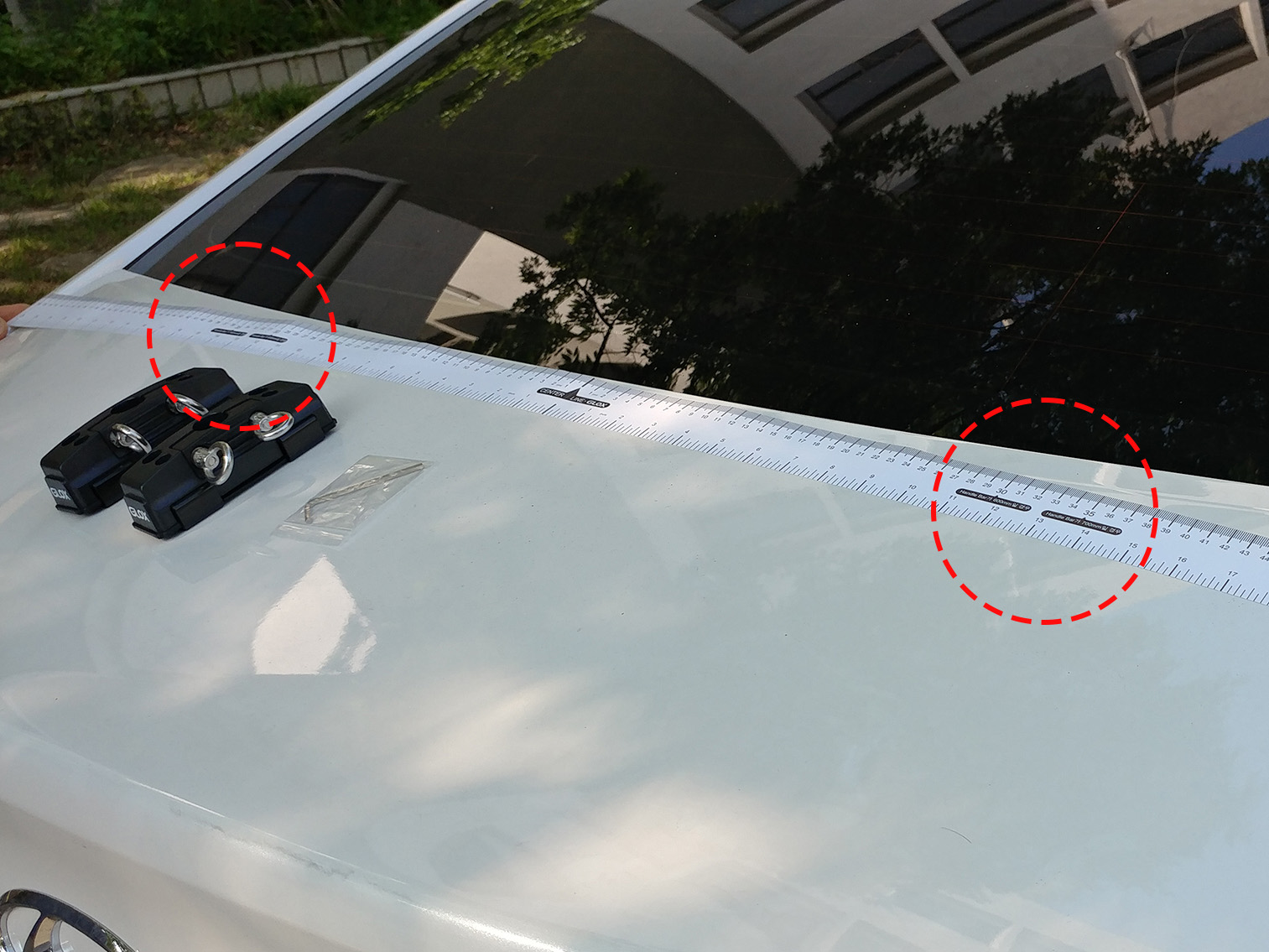

동봉된 자를 이용하여 승용차 트렁크의 중앙으로부터 좌우 대칭 위치에 설치 위치를 잡습니다.
설치 할 승용차 트렁크의 적당한 위치를 선정 후 깨끗이 닦아줍니다.

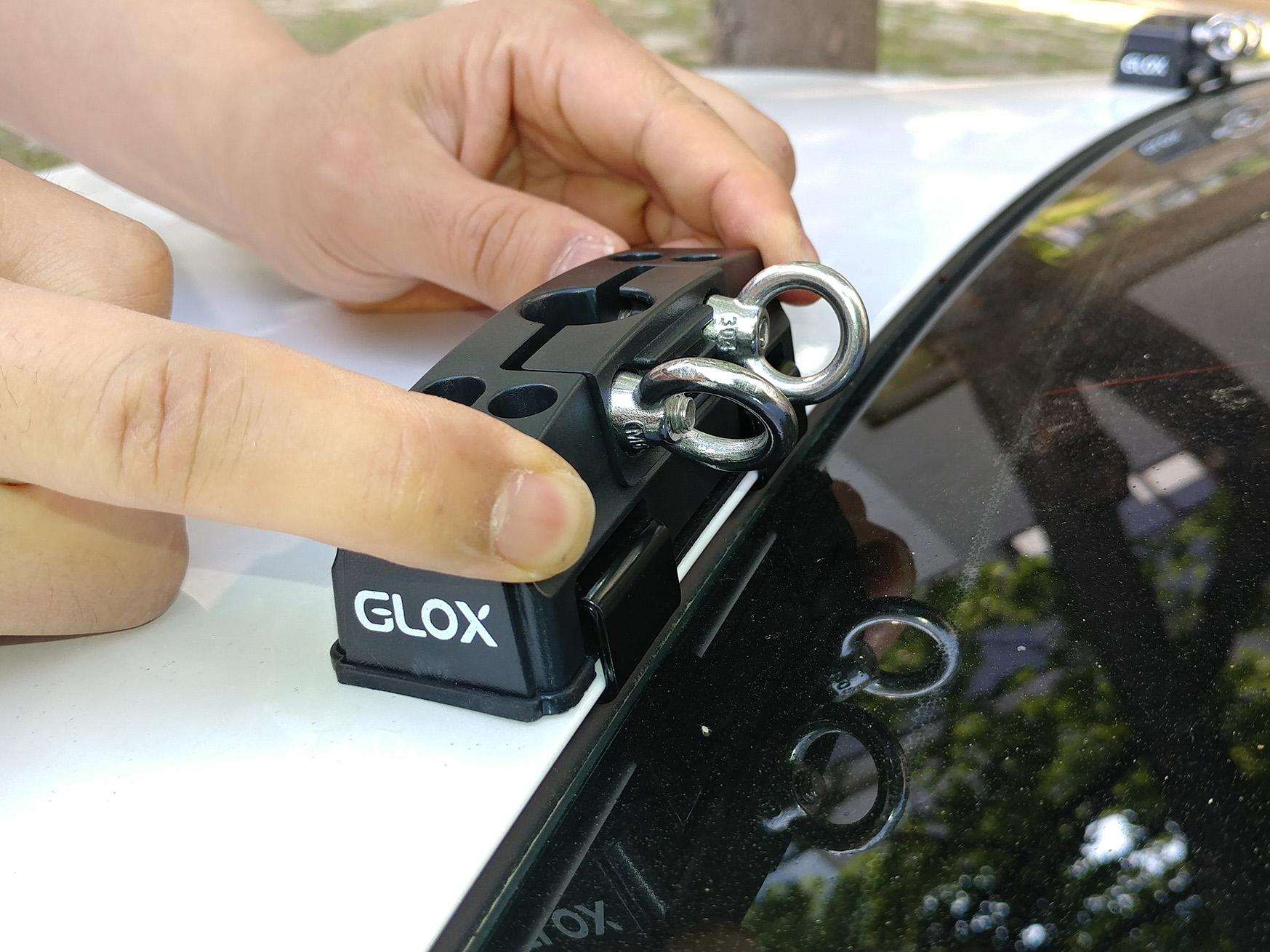

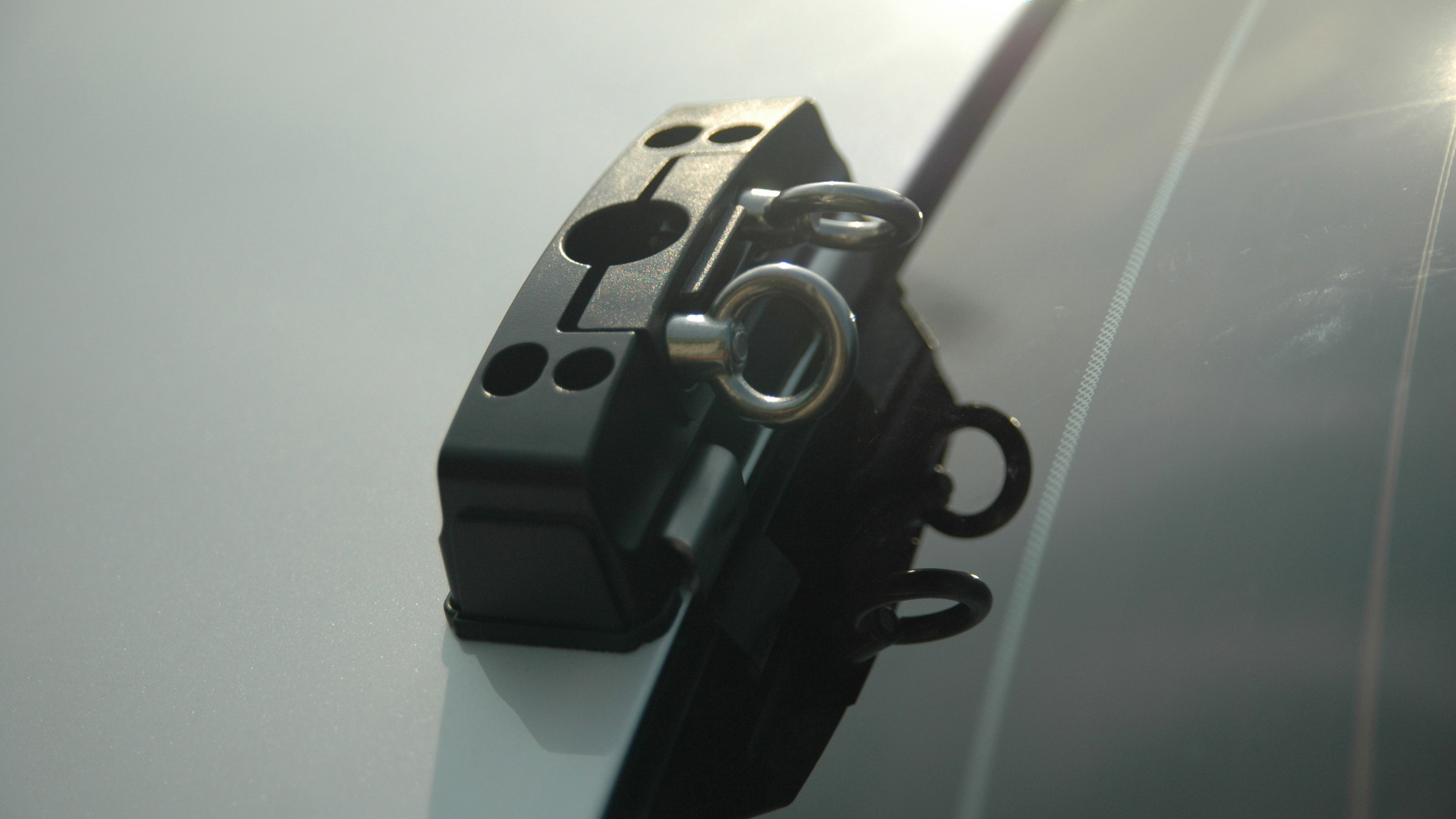

캐리어 본체 하부의 브라켓을 트렁크의 곡선에 따라 밀착시키고

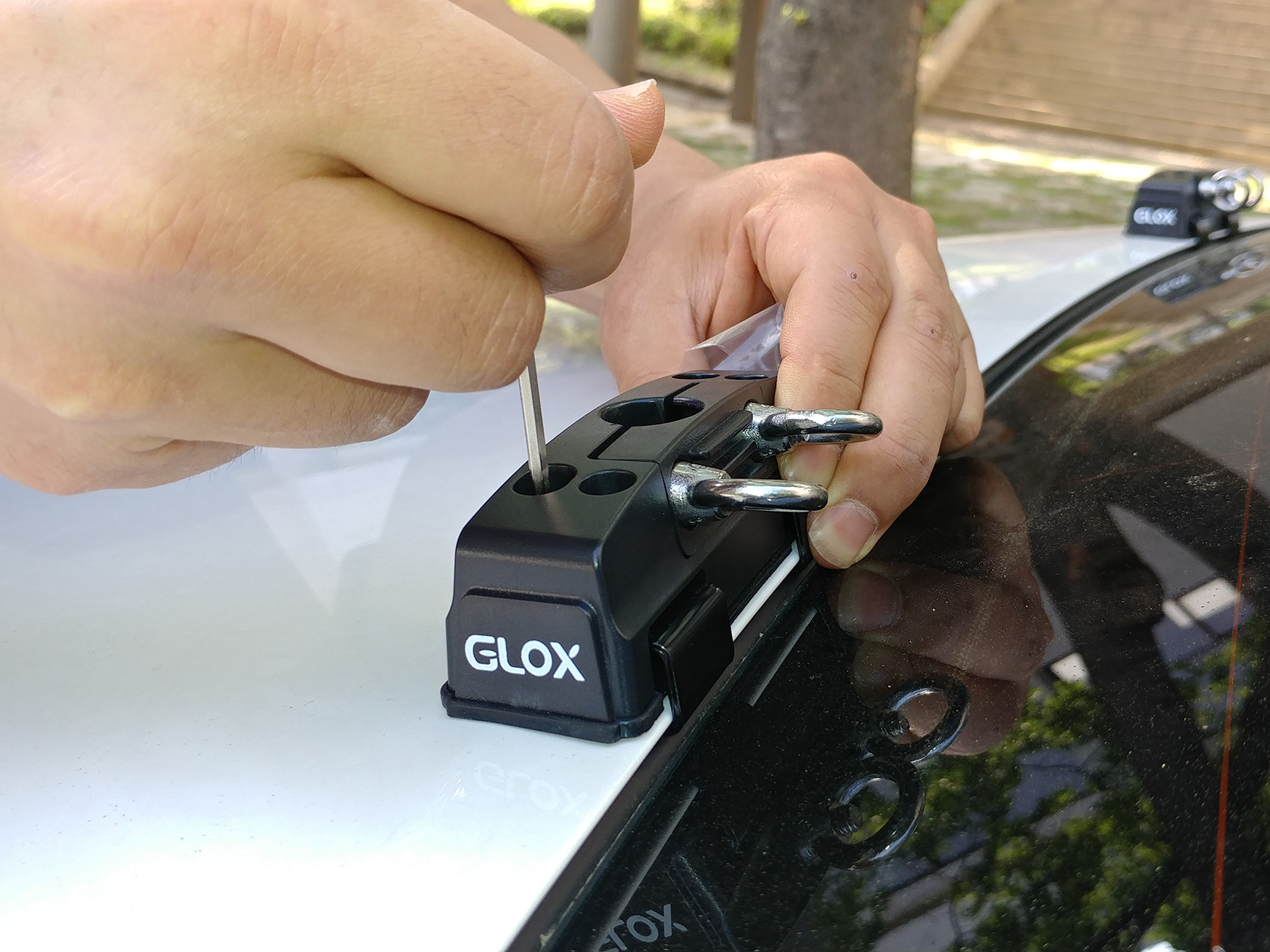

육각렌치를 이용하여 4개의 볼트를 조여줍니다.
볼트를 돌아가면서 번갈아 조여야 완전히 밀착됩니다.

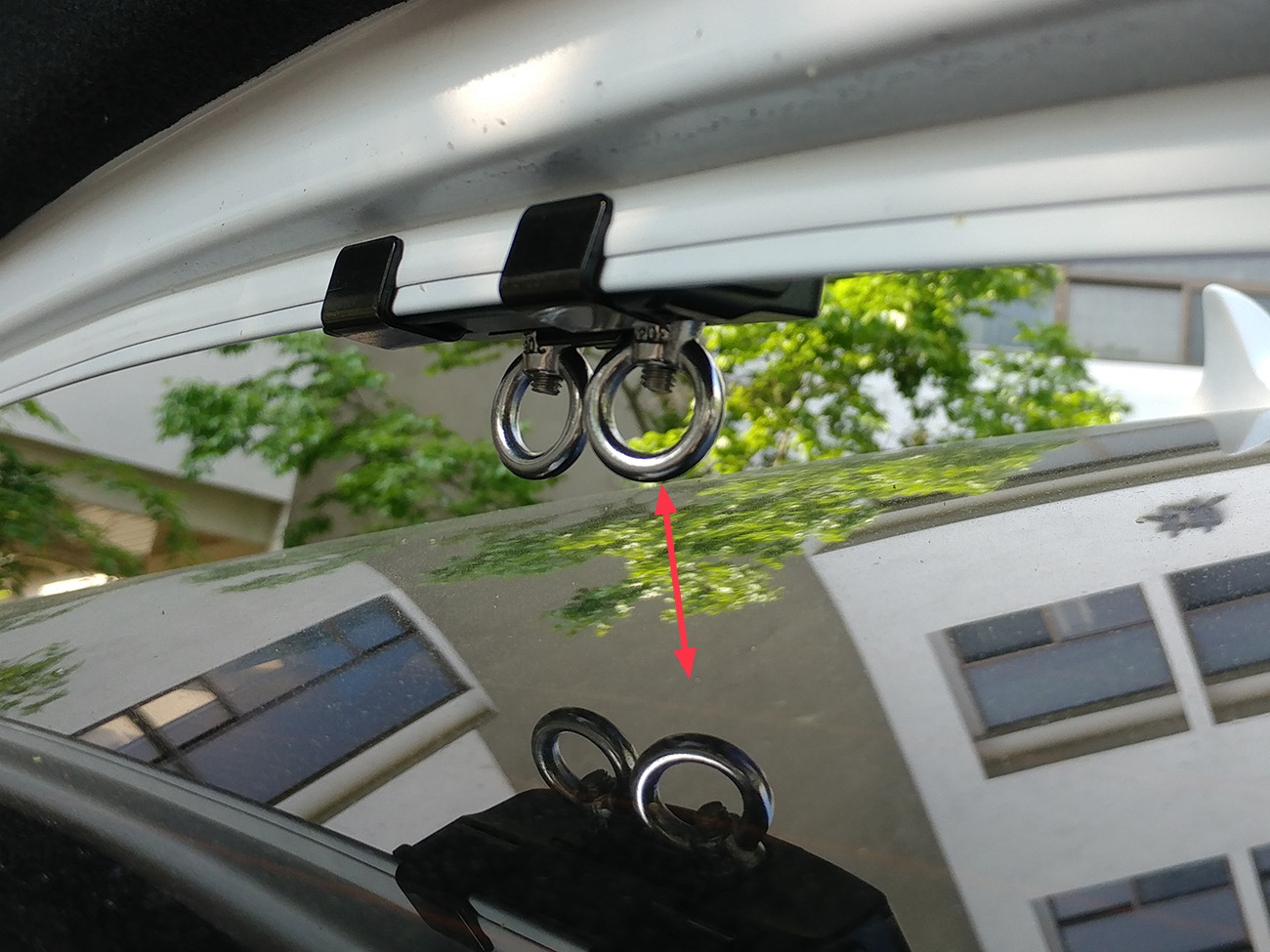

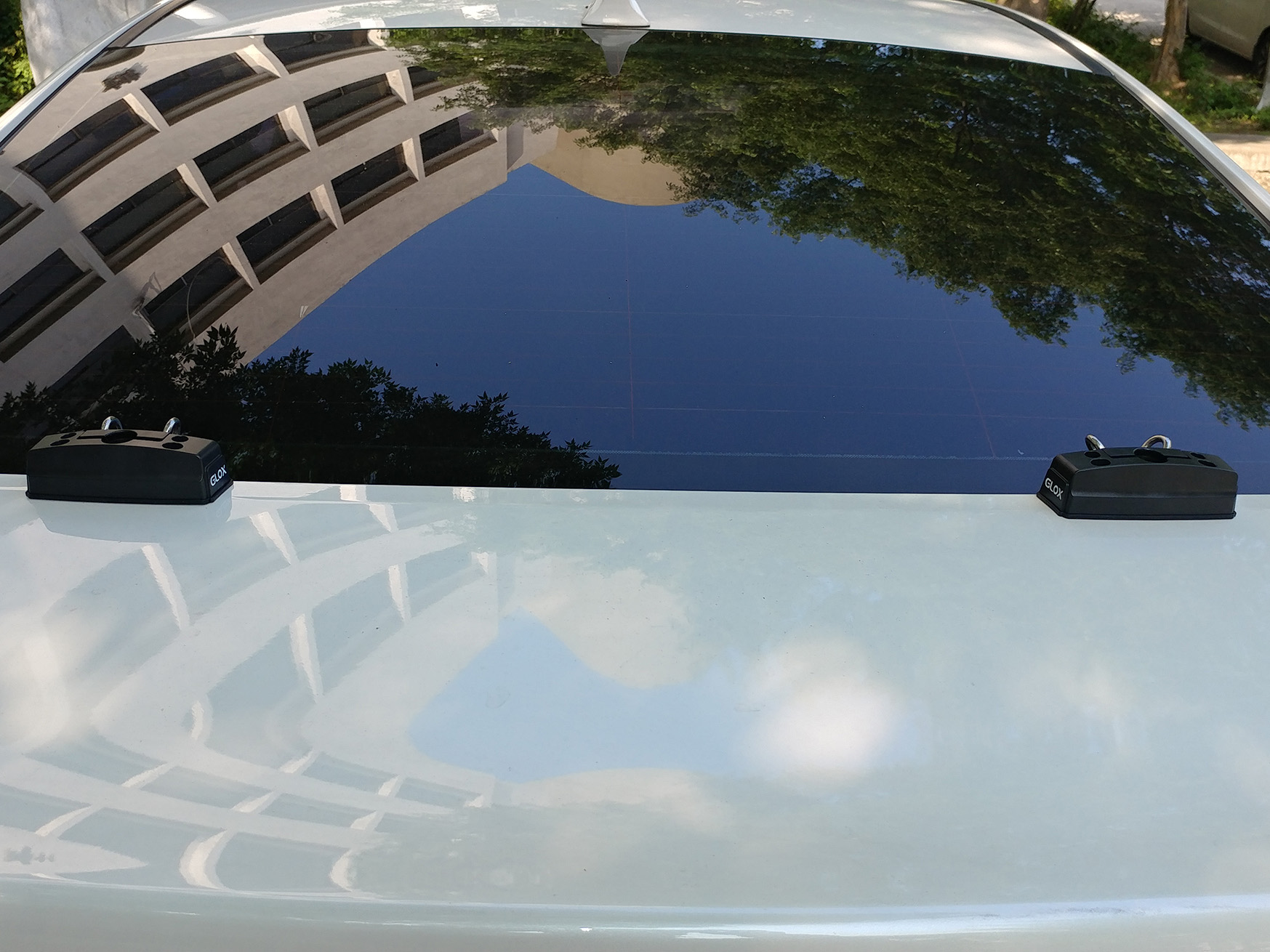

본체가 단단히 설치 되었는지 확인하고 트렁크를 여닫아 차량의 뒷유리와 간섭은 없는지 확인합니다.
※ 뒷유리와 트렁크 사이의 틈새가 최소 4mm 이상은 되어야 합니다.

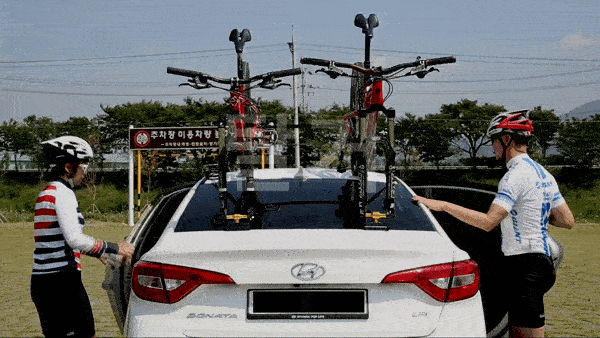

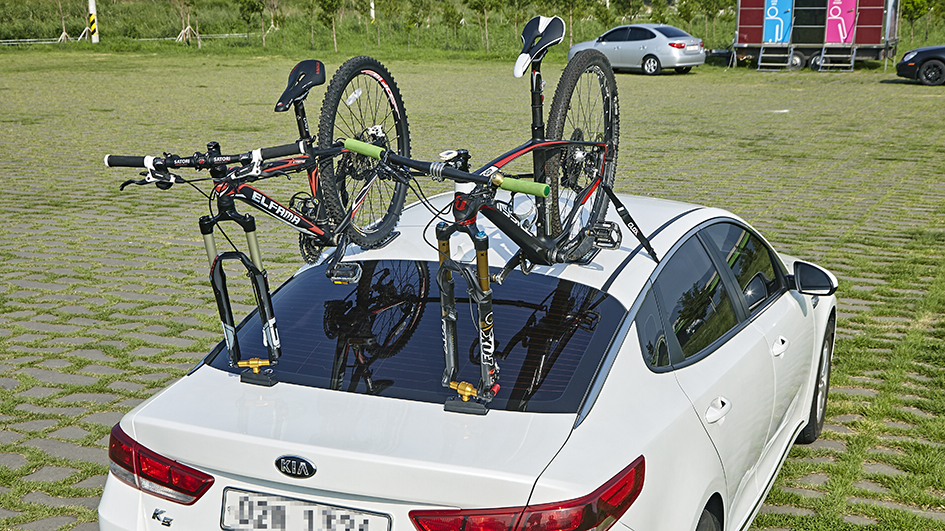

트렁크에 최대 2대까지 장착 가능합니다.

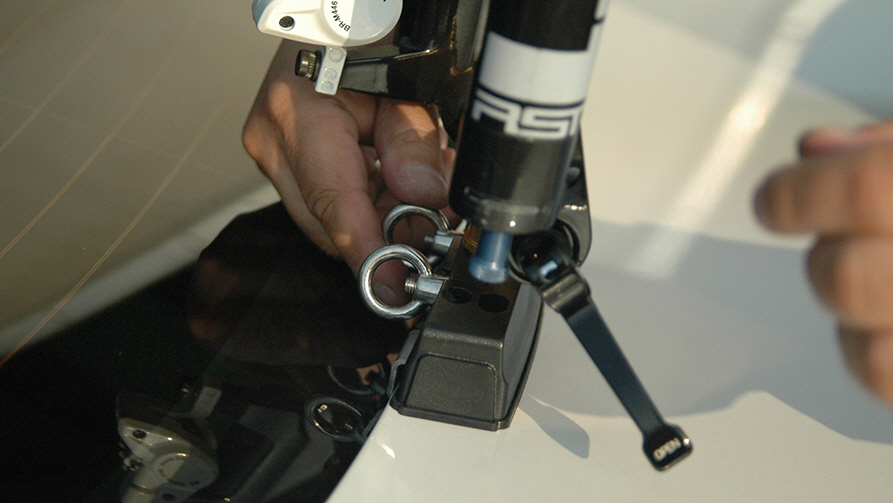

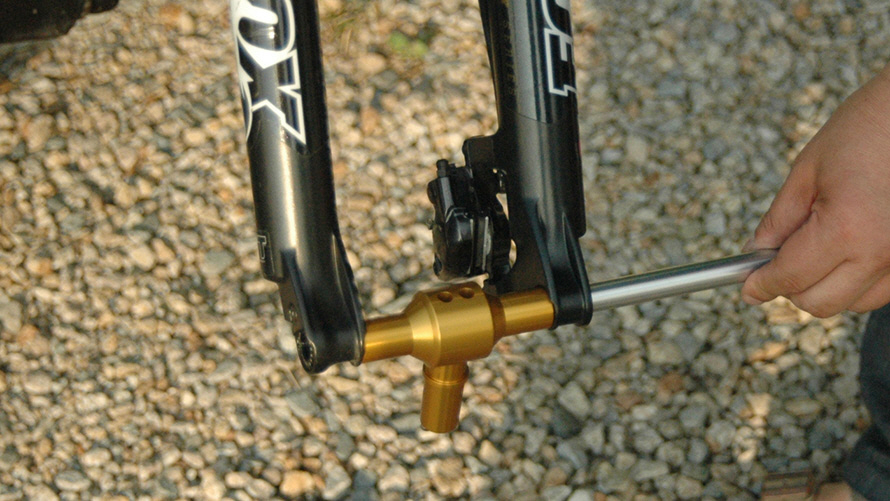

분리해둔 큐알이나 액슬을 이용하여 자전거에 맞는 어댑터를 자전거 포크에 약간 헐겁게 조립합니다.

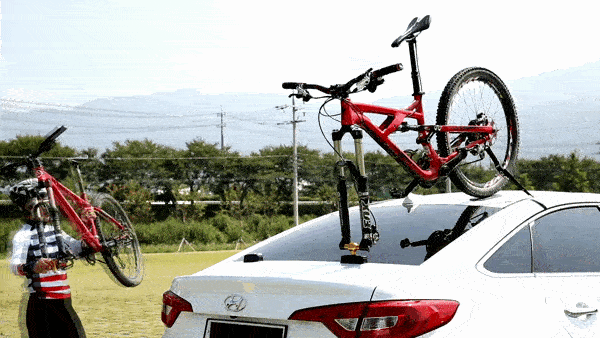

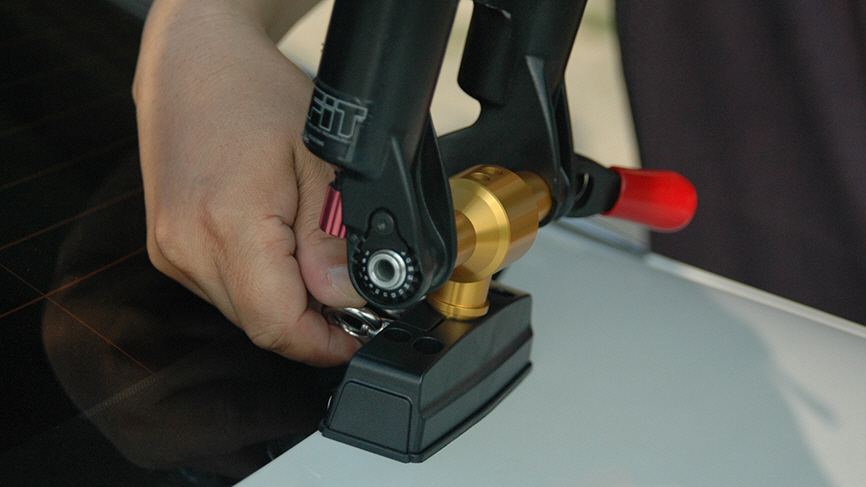

페달을 수평으로 하고 자전거를 들어 캐리어 본체에 어댑터를 끼우고 후륜을 조심스럽게 차량지붕에 올려 놓습니다. 이때 자전거가 차량의 진행방향과 평행이 되도록 합니다.
※ 어댑터가 제한깊이까지 완전히 끼워졌는지 확인하시기 바랍니다.

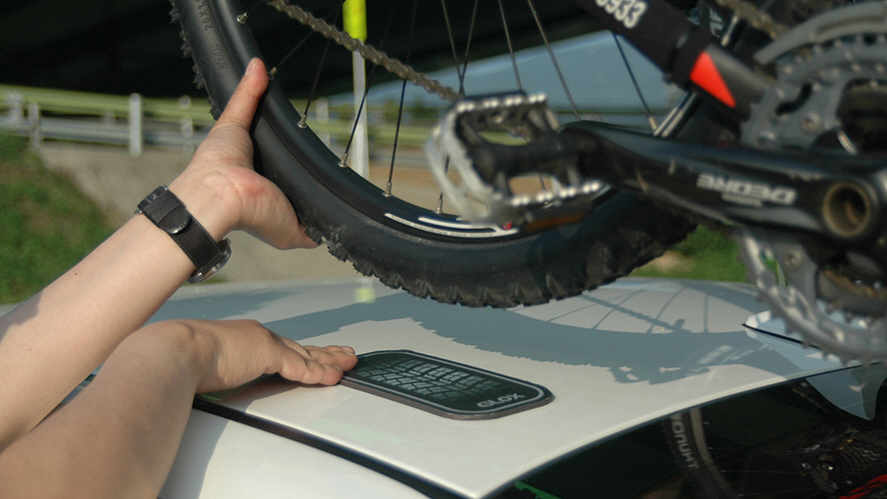

후륜받침패드(고무자석판)를 인쇄면이 위로 보이도록하여 자전거 후륜과 차량사이에 놓습니다. 차량의 흠집을 방지하기 위함입니다.
필요한 경우 핸들바의 간섭을 피할 수 있도록 핸들을 좌우로 돌려 조정한 후 본체에 있는 두 개의 고정손잡이를 돌려 어댑터를 단단히 고정합니다.
큐알 또는 액슬을 조여서 단단히 고정합니다.
1
2
자전거 1대 장착

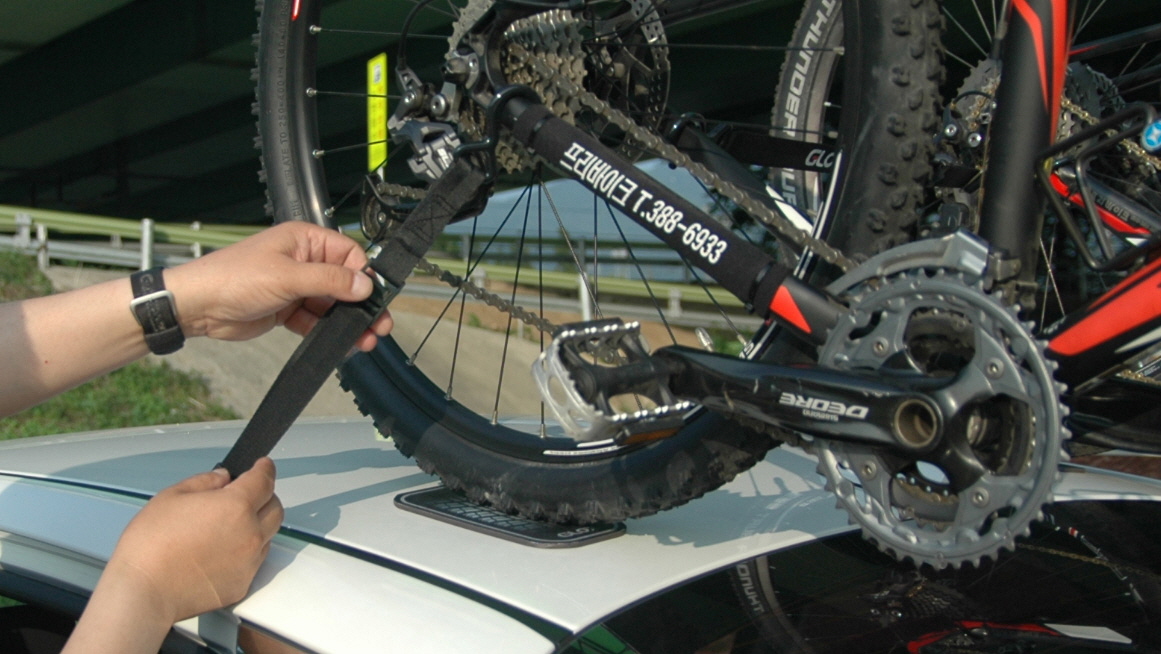

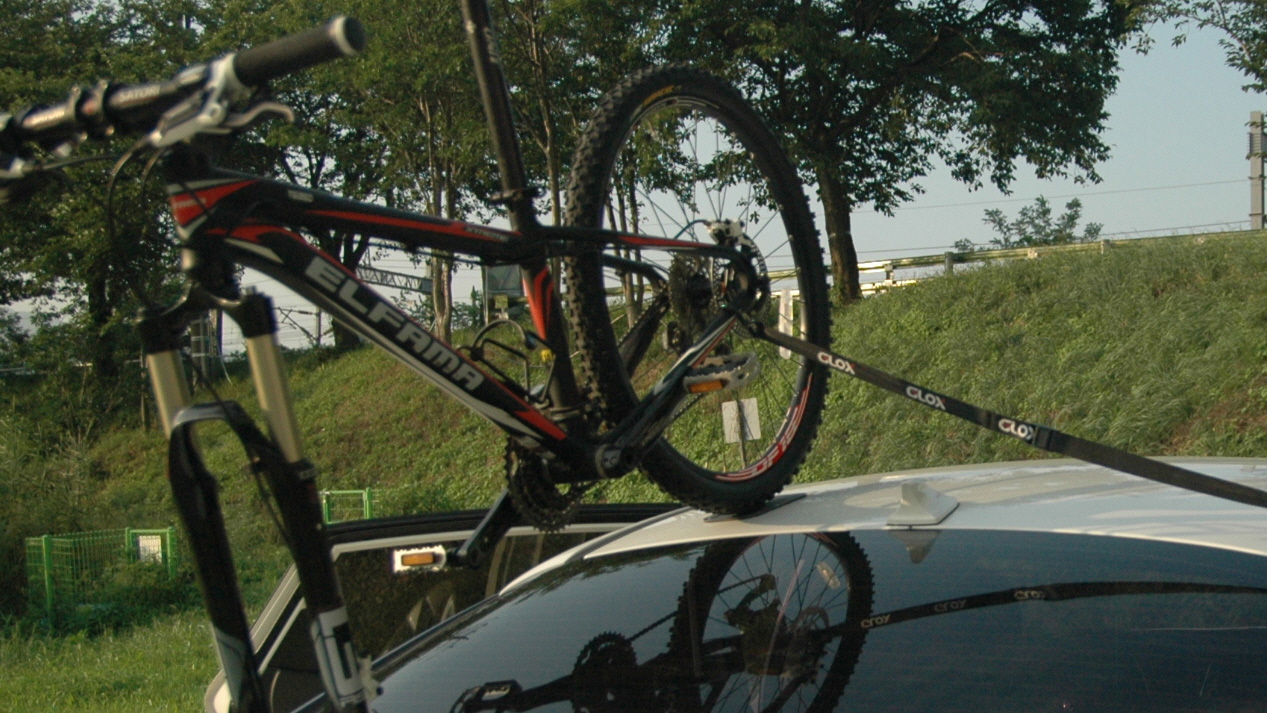

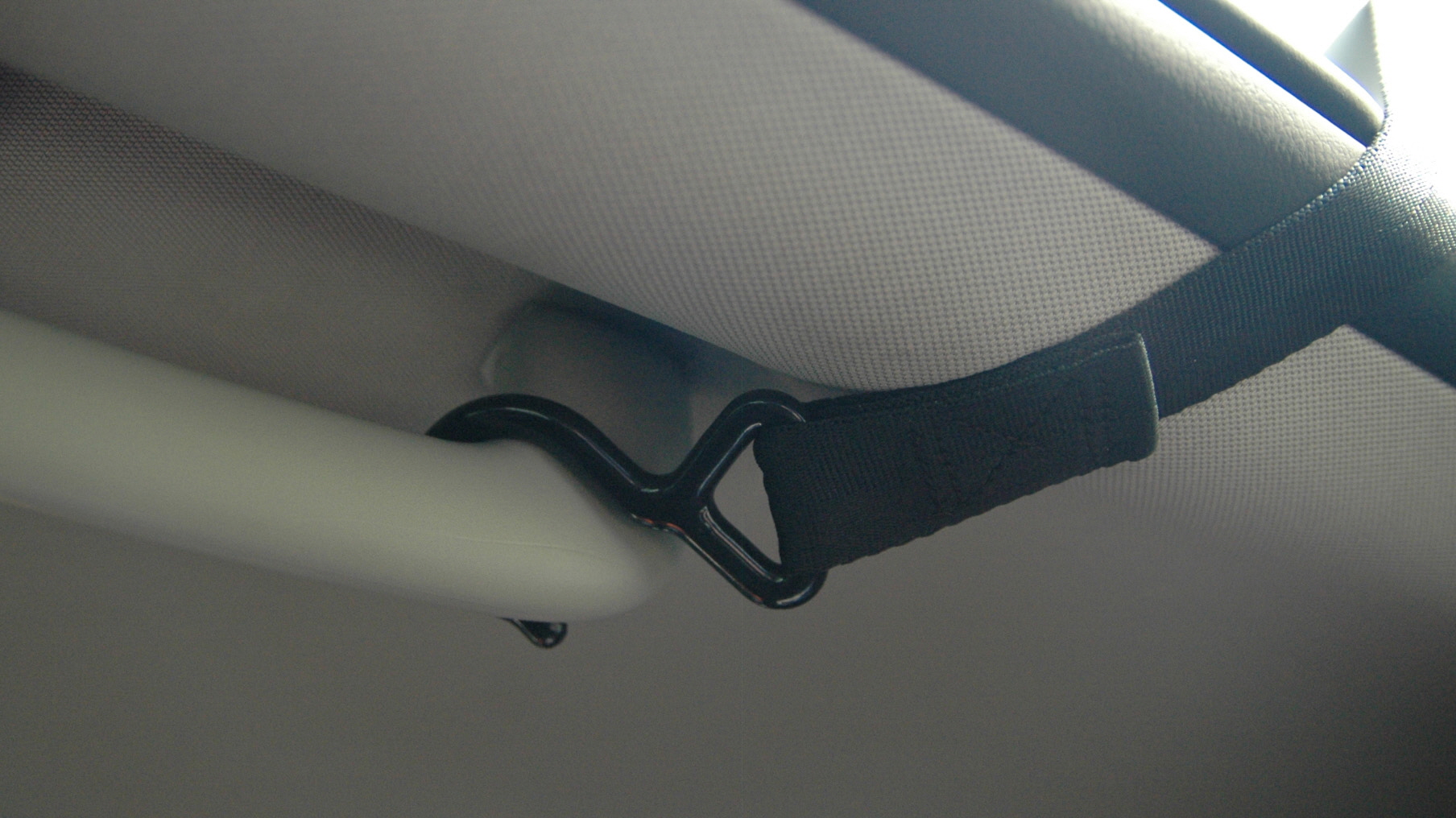

1. 사이드스트랩(소)의 캠버클쪽 고리를 자전거의 체인스테이에 걸고 반대쪽은 차량 실내 손잡이에 그림과 같이 걸어줍니다.
2. 사이드스트랩(대)의 고리를 반대쪽에 동일하게 걸어줍니다. 특수하게 고안된 스트랩으로 손이 닿지 않는 위치까지 고리를 걸 수 있습니다. 자전거가 한쪽으로 치우치지 않도록 캠버클을 이용하여 좌우를 조여 장착합니다.
※ 주행중 풍절소음이 발생 할 경우에는 스트랩을 2~3회 꼬아서 장착하여 방지할 수 있습니다.
1
2
자전거 2대 장착

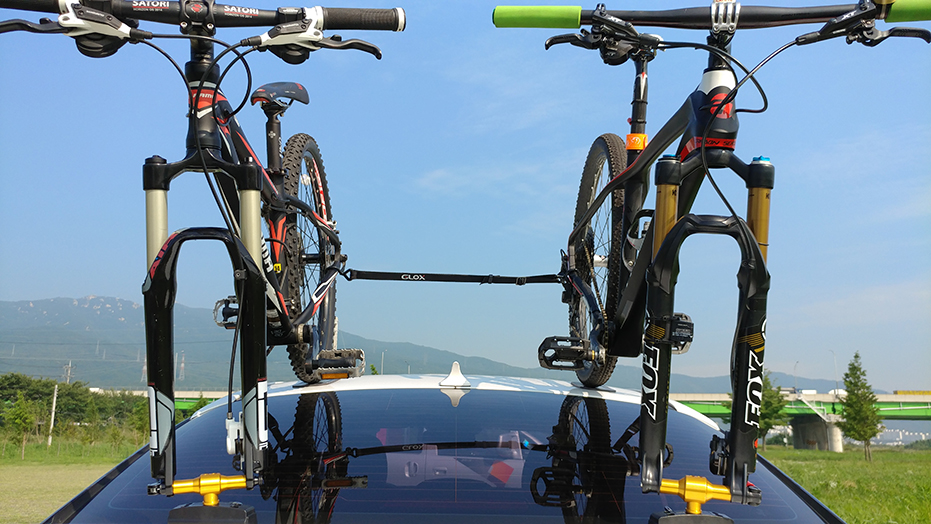

1. 중간스트랩의 고리를 한쪽 자전거의 체인스테이에 걸고 반대쪽 자전거에도 동일한 방법으로 걸어줍니다. 이때 중간스트랩이 느슨할 경우 팽팽하게 조여질 수 있도록 길이를 조정합니다.
※ 중간스트랩의 경우 초기 사용 시 2대의 자전거사이의 폭에맞게 한번만 조정하면 됩니다. 캐리어 본체의 설치 간격에 따라 달라지기 때문입니다.2. 사이드스트랩(소)을 좌우에 걸고 조여 장착을 완료합니다.
